Диагностика и очистка форсунок на специализированном стенде в Гомеле

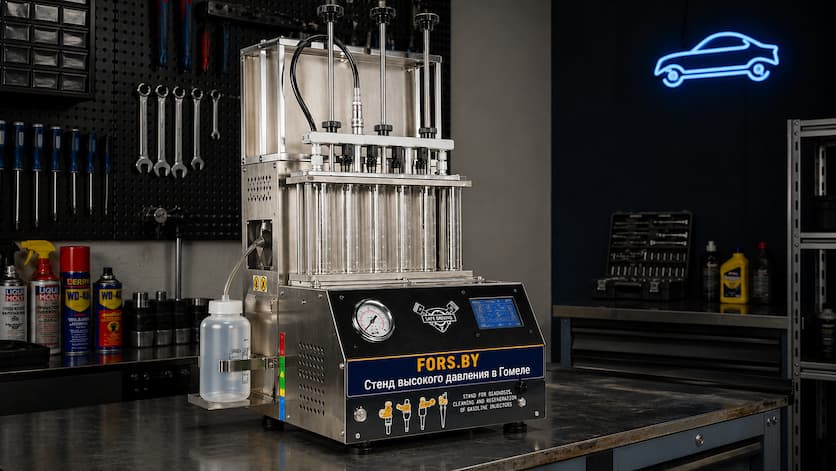

Стенд Thinkcar GDI 100 – универсальное решение для диагностики и очистки бензиновых форсунок, поддерживающее как системы непосредственного впрыска (GDI), так и системы многоточечного впрыска (MPI). Мы постараемся детально описать процесс обслуживания обоих типов форсунок с использованием данного оборудования.
Диагностика форсунок
Программы тестирования: Thinkcar GDI 100 предлагает различные режимы тестирования: проверка распыла, производительности, герметичности и сопротивления.
Проверка распыла: Оценивается форма факела распыла. Неравномерный распыл, струйное течение или капли указывают на проблемы с форсункой.
Проверка производительности: Измеряется количество впрыскиваемого топлива за определенный промежуток времени. Полученные значения сравниваются с заводскими спецификациями. Отклонения могут свидетельствовать о засорении или износе.
Проверка герметичности: Проверяется наличие утечек через форсунки. Утечки снижают давление в топливной системе и могут вызвать проблемы с запуском.
Проверка сопротивления: Измеряется электрическое сопротивление обмотки форсунки. Значения вне допустимого диапазона указывают на неисправность электрической цепи форсунки.
Очистка форсунок
Выбор режима очистки: Thinkcar GDI 100 предлагает различные режимы очистки: ультразвуковая, обратная промывка, очистка под давлением. Выбор режима зависит от степени загрязнения. Для GDI форсунок, учитывая их более сложную конструкцию и подверженность отложениям, рекомендуется использовать комбинированные методы очистки.
Процесс очистки: Процесс обычно включает циклы впрыска очищающей жидкости через форсунки. В большинстве случаев химической очистки будет не достаточно, для GDI форсунок может потребоваться потребоваться процедура размагничивания и кавитации с повторной промывкой. Для MPI форсунок, как правило, достаточно обратной промывки и ультразвуковой очистки.
Повторная диагностика: После очистки проводится повторная диагностика, чтобы оценить эффективность процедуры. Сравниваются результаты с данными до очистки.
Преимущества Thinkcar GDI 100
Автоматизация процесса: Стенд автоматизирует процесс диагностики и очистки, сокращая время обслуживания.
Точность измерений: Thinkcar GDI 100 обеспечивает точные измерения параметров форсунок, позволяя выявлять даже незначительные отклонения.

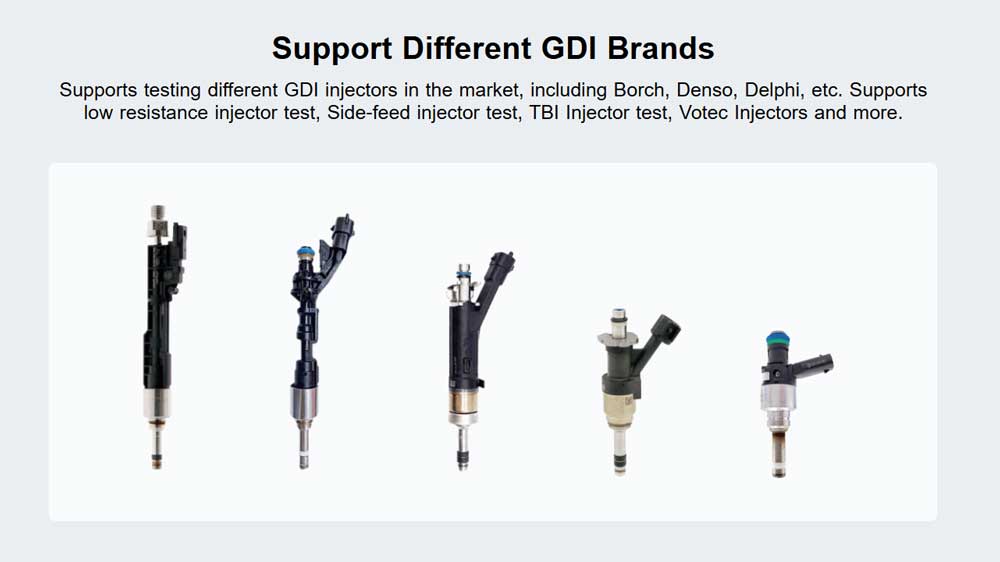

Универсальность: Стенд подходит для обслуживания как GDI, так и MPI форсунок.
Увеличенное давление в рампе: Thinkcar GDI 100 обладает встроенным насосом, позволяющим проводить диагностику на давлении до 100 psi.
Регулярное обслуживание форсунок с использованием Thinkcar GDI 100 позволяет поддерживать оптимальную производительность двигателя, снизить расход топлива и продлить срок службы компонентов топливной системы.
Особенности обслуживания и очистки бензиновых форсунок GDI и MPI
Современные бензиновые двигатели используют два основных типа систем впрыска топлива: многоточечный впрыск (MPI) и непосредственный впрыск (GDI). Каждый тип имеет свои особенности, влияющие на методы обслуживания и очистки форсунок. Ниже мы подробно рассмотрим различия между GDI и MPI форсунками и особенности их обслуживания. На картинке приведены типы GDI форсунок, поддерживаемых нашим стендом, среди которых Bosch, Denso и Delphi.
Принцип работы и расположение
MPI (Multi-Point Injection): Форсунки MPI расположены во впускном коллекторе и впрыскивают топливо перед впускными клапанами. Топливо смешивается с воздухом во впускном коллекторе, прежде чем попасть в камеру сгорания.
GDI (Gasoline Direct Injection): Форсунки GDI расположены непосредственно в камере сгорания и впрыскивают топливо под высоким давлением непосредственно в цилиндр. Это обеспечивает более точное дозирование топлива и улучшает эффективность сгорания.
Особенности конструкции форсунок
MPI: Форсунки MPI имеют относительно простую конструкцию и работают при более низком давлении топлива.
GDI: Форсунки GDI имеют более сложную конструкцию, рассчитанную на высокое давление топлива. Они также подвержены более высоким температурам и воздействию продуктов сгорания.
Причины и виды загрязнений
MPI: Основными причинами загрязнения форсунок MPI являются отложения, образующиеся из-за примесей в топливе. Эти отложения могут накапливаться на распылителе форсунки и влиять на форму факела распыла.
GDI: Форсунки GDI, находясь в камере сгорания, подвержены нагарообразованию от продуктов сгорания. Высокие температуры и давление способствуют образованию более твердых отложений, которые сложнее удалить.
Особенности обслуживания и очистки
MPI: Обслуживание форсунок MPI обычно включает в себя очистку с помощью специальных жидкостей, которые добавляются в топливный бак или используются в установках для промывки форсунок без демонтажа. Также эффективна ультразвуковая очистка демонтированных форсунок.
GDI: Очистка форсунок GDI требует более агрессивных методов, таких как очистка под высоким давлением со специальными растворителями, часто с предварительным замачиванием. Ультразвуковая очистка также применяется, но может быть менее эффективна для удаления твердых нагарообразований.
Интервалы обслуживания
MPI: Интервалы обслуживания форсунок MPI обычно составляют 30-60 тысяч километров пробега.
GDI: Форсунки GDI, из-за более сложных условий работы, требуют более частого обслуживания, обычно каждые 20-40 тысяч километров пробега.
GDI и MPI форсунки имеют существенные различия в конструкции, принципе работы и условиях эксплуатации, что определяет особенности их обслуживания и очистки. Правильный и своевременный уход за форсунками обеспечивает оптимальную производительность двигателя, снижает расход топлива и продлевает срок службы топливной системы.
Утечки в бензиновых форсунках GDI и MPI
Утечки топлива через форсунки, независимо от типа системы впрыска (GDI или MPI), могут привести к серьезным проблемам в работе двигателя и повышенному расходу топлива. Далее мы рассмотрим причины, диагностику и последствия утечек топлива для обоих типов форсунок.
Типы утечек
Внешние утечки: Проявляются в виде видимого подтекания топлива из форсунки или топливной рампы. Чаще всего связаны с повреждением уплотнительных колец, трещинами в корпусе форсунки или неплотным соединением топливных линий.
Внутренние утечки: Возникают внутри форсунки и приводят к неконтролируемому поступлению топлива в цилиндр или впускной коллектор. Причины могут быть связаны с износом внутренних компонентов форсунки, засорением или повреждением иглы распылителя.
Причины утечек в GDI форсунках
Высокое давление топлива: GDI системы работают при значительно более высоком давлении топлива, чем MPI, что увеличивает нагрузку на уплотнения и компоненты форсунок.
Нагарообразование: Расположение форсунок GDI в камере сгорания способствует образованию нагара, который может повредить иглу распылителя и привести к утечкам.
Механический износ: Высокие температуры и давление в камере сгорания ускоряют износ внутренних компонентов форсунки.
Причины утечек в MPI форсунках
Износ уплотнительных колец: Со временем уплотнительные кольца теряют эластичность и могут стать причиной внешних утечек.
Загрязнение форсунок: Отложения в топливе могут препятствовать нормальной работе иглы распылителя и вызывать утечки.
Коррозия: Коррозия корпуса форсунки может привести к образованию трещин и утечкам.
Диагностика внутренних утечек
Визуальный осмотр: Проверяется наличие видимых повреждений в области распылителя форсунки.
Тест на герметичность: Специальные стенды, такие как Thinkcar GDI 100, позволяют провести тест на герметичность форсунок и выявить внутренние утечки под высоким давлением.
Последствия утечек
Затрудненный запуск двигателя: Утечки топлива могут привести к обеднению или обогащению топливной смеси, что затрудняет запуск двигателя.
Неровная работа двигателя: Неконтролируемое поступление топлива в цилиндр вызывает нестабильную работу двигателя.
Повреждение каталитического нейтрализатора: Несгоревшее топливо, попадающее в каталитический нейтрализатор, может привести к его перегреву и повреждению.
Ремонт и обслуживание
Замена уплотнительных колец: В случае внешних утечек, связанных с износом уплотнительных колец, достаточно заменить кольца на новые.
Очистка форсунок: Загрязненные форсунки можно очистить с помощью специальных жидкостей или ультразвуковой очистки.
Замена форсунок: В случае серьезных повреждений или износа форсунки подлежат замене.
Утечки топлива через форсунки – серьезная проблема, требующая своевременной диагностики и устранения. Регулярное обслуживание и проверка состояния форсунок помогут предотвратить утечки и обеспечить бесперебойную работу двигателя. Использование профессионального оборудования, такого как Thinkcar GDI 100, позволяет точно диагностировать и эффективно устранять проблемы, связанные с утечками топлива.
Замер сопротивления в бензиновых форсунках
Измерение сопротивления обмотки форсунок является важным этапом диагностики топливной системы бензиновых двигателей. Этот параметр позволяет оценить состояние электрической цепи форсунки и выявить потенциальные неисправности. В данной статье мы рассмотрим особенности замера сопротивления в форсунках GDI и MPI, а также интерпретацию полученных результатов.
Принцип работы и замер сопротивления в MPI форсунках
Форсунки MPI управляются электромагнитным клапаном. Обмотка клапана имеет определенное сопротивление, которое можно измерить с помощью мультиметра. Типичное значение сопротивления для MPI форсунок составляет от 10 до 16 Ом, хотя конкретное значение может варьироваться в зависимости от производителя и модели автомобиля.
Интерпретация результатов
Сопротивление в пределах нормы: Указывает на исправность электрической цепи форсунки.
Сопротивление слишком низкое: Может свидетельствовать о коротком замыкании в обмотке форсунки.
Сопротивление слишком высокое или бесконечное: Указывает на обрыв в обмотке форсунки или плохой контакт в разъеме.
Особенности GDI форсунок
В отличие от MPI, форсунки GDI управляются пьезоэлектрическим элементом, а не электромагнитным клапаном. Пьезоэлемент имеет высокое внутреннее сопротивление и емкость, что делает невозможным прямой замер сопротивления обмотки таким же способом, как для MPI форсунок. Стандартный мультиметр не подходит для измерения сопротивления пьезоэлектрических форсунок.
Диагностика электрической цепи GDI форсунок
Для проверки электрической цепи GDI форсунок используются специализированные диагностические сканеры, которые могут анализировать сигналы управления форсунками и выявлять неисправности в цепи управления. Также существуют специализированные стенды для проверки GDI форсунок, которые позволяют проверить работу пьезоэлектрического элемента и других компонентов форсунки.
Замер сопротивления обмотки – важный метод диагностики MPI форсунок, позволяющий выявить проблемы с электрической цепью. Для GDI форсунок этот метод неприменим, и для их диагностики требуется специализированное оборудование. Комплексный подход к диагностике, включающий различные методы и использование профессионального оборудования, позволяет точно определить причину неисправности и принять необходимые меры для ее устранения.

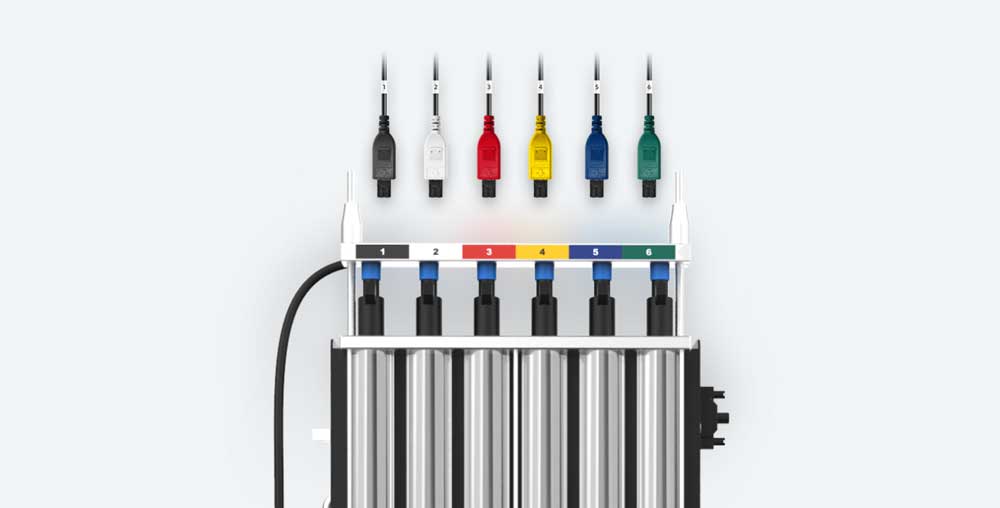

Замер производительности бензиновых форсунок GDI и MPI
Производительность форсунок – критически важный параметр, определяющий количество топлива, впрыскиваемого в двигатель за определенный промежуток времени. Отклонение производительности от нормы может привести к проблемам с запуском, нестабильной работе двигателя и повышенному расходу топлива. Ниже мы рассмотрим методы замера производительности бензиновых форсунок GDI и MPI, а также интерпретацию полученных результатов.
Замер производительности MPI форсунок
Производительность MPI форсунок измеряется в миллилитрах в минуту (мл/мин) или кубических сантиметрах в минуту (см³/мин) при определенном давлении топлива. Существует несколько способов замера:
Использование специального стенда: Это наиболее точный метод. Стенд имитирует работу форсунок на двигателе и позволяет измерить объем топлива, впрыскиваемого каждой форсункой за определенное время. Стенды, такие как Thinkcar GDI 100, позволяют проводить тестирование как GDI, так и MPI форсунок, обеспечивая точные и надежные результаты.
Замер обратного слива топлива: Этот метод менее точен, но может быть использован для сравнительной оценки производительности форсунок. Подключаются мерные емкости к обратным топливопроводам каждой форсунки, и сравнивается объем топлива, слитого обратно в топливный бак за определенный промежуток времени. Форсунки с большей производительностью будут сливать меньше топлива.
Замер производительности GDI форсунок
Замер производительности GDI форсунок также производится на специализированных стендах, подобных тем, что используются для MPI форсунок. Однако, из-за высокого давления в системе GDI, требования к оборудованию выше. Стенд должен обеспечивать необходимое давление и точно измерять объем впрыскиваемого топлива в условиях, близких к реальным.
Интерпретация результатов
Полученные значения производительности сравниваются с номинальными значениями, указанными производителем автомобиля. Отклонения от нормы могут свидетельствовать о следующих проблемах:
Низкая производительность: Загрязнение форсунок, износ внутренних компонентов, неисправность электрической цепи.
Высокая производительность: Утечка внутри форсунки, неисправность регулятора давления топлива.
Что означает производительность форсунок
Производительность форсунок показывает, сколько топлива форсунка способна впрыснуть в двигатель за определенное время. Этот параметр важен для обеспечения правильного соотношения воздух/топливо и эффективной работы двигателя. Недостаточная производительность приводит к обеднению смеси, а избыточная – к ее обогащению, что негативно сказывается на мощности, расходе топлива и экологичности двигателя.
Дополнительные факторы
На производительность форсунок также влияют давление топлива, длительность импульса впрыска и температура топлива. Поэтому важно проводить замеры в условиях, максимально приближенных к реальным условиям работы двигателя.
Замер производительности форсунок – важный этап диагностики топливной системы. Он позволяет выявить проблемы с форсунками и предотвратить более серьезные поломки двигателя. Использование специализированного оборудования гарантирует точность измерений и позволяет получить надежные результаты. Правильная интерпретация результатов поможет определить причину неисправности и принять необходимые меры для ее устранения.
Ультразвуковая очистка бензиновых форсунок
Ультразвуковая очистка – один из наиболее эффективных методов удаления загрязнений с бензиновых форсунок, как GDI, так и MPI. Этот метод основан на использовании ультразвуковых волн для создания кавитационных пузырьков в очищающей жидкости, которые эффективно разрушают и удаляют отложения с поверхности форсунок. Ниже мы подробно рассмотрим принцип работы, преимущества, недостатки и особенности применения ультразвуковой очистки для GDI и MPI форсунок.
Принцип работы ультразвуковой очистки
Генератор создает высокочастотные звуковые волны (от 20 до 40 кГц), которые передаются в очищающую жидкость через преобразователь. Эти волны создают чередующиеся зоны высокого и низкого давления в жидкости. В зонах низкого давления образуются микроскопические пузырьки пара (кавитация). Эти пузырьки быстро схлопываются в зонах высокого давления, генерируя микроскопические ударные волны, которые эффективно удаляют загрязнения с поверхности форсунок, даже в труднодоступных местах.
Преимущества ультразвуковой очистки
Высокая эффективность: Ультразвуковая очистка способна удалять различные типы загрязнений, включая нагар, лаки, смолы и другие отложения.
Деликатная очистка: Несмотря на высокую эффективность, ультразвуковая очистка является достаточно деликатным методом и не повреждает поверхность форсунок.
Проникновение в труднодоступные места: Кавитационные пузырьки способны проникать в микроскопические отверстия и каналы форсунок, обеспечивая тщательную очистку.
Быстрый процесс очистки: Процесс ультразвуковой очистки обычно занимает от 15 до 30 минут.
Недостатки ультразвуковой очистки
Неэффективность при механических повреждениях: Ультразвуковая очистка не может исправить механические повреждения форсунок, такие как износ иглы или повреждение корпуса.
Возможность повреждения форсунок при неправильном применении: Использование неподходящей очищающей жидкости или неправильная настройка параметров ультразвуковой ванны могут повредить форсунки. Важно строго следовать инструкциям производителя оборудования и использовать рекомендованные очищающие жидкости.
Необходимость предварительной диагностики: Перед проведением ультразвуковой очистки необходимо провести диагностику форсунок, чтобы убедиться в отсутствии механических повреждений.
Особенности применения для GDI и MPI форсунок
GDI: GDI форсунки, работающие под высоким давлением, подвержены более интенсивному образованию нагара. Ультразвуковая очистка является эффективным методом удаления этих отложений, но важно использовать специализированные очищающие жидкости, совместимые с материалами GDI форсунок.
MPI: Ультразвуковая очистка также эффективна для MPI форсунок и может значительно улучшить их производительность.
Ультразвуковая очистка – эффективный и деликатный метод очистки бензиновых форсунок GDI и MPI. Этот метод позволяет удалить различные типы загрязнений и восстановить производительность форсунок. Однако, для достижения наилучших результатов важно соблюдать рекомендации производителя оборудования и использовать специализированные очищающие жидкости. Правильно проведенная ультразвуковая очистка поможет поддерживать оптимальную работу двигателя и продлить срок службы форсунок.
Химическая очистка бензиновых форсунок
Загрязнение форсунок – распространенная проблема, которая может привести к снижению производительности двигателя, увеличению расхода топлива и ухудшению динамических характеристик. Химическая очистка – эффективный способ удаления отложений и восстановления работоспособности форсунок. Далее мы рассмотрим особенности химической очистки бензиновых форсунок GDI и MPI, а также преимущества и недостатки этого метода.
Методы химической очистки
Очистка без снятия форсунок: Этот метод предполагает использование специальных присадок к топливу, которые растворяют отложения внутри форсунок и топливной системы. Присадки добавляются в топливный бак согласно инструкции производителя. Этот метод относительно прост и не требует специального оборудования, однако он менее эффективен для сильно загрязненных форсунок.
Очистка со снятием форсунок: Форсунки снимаются с двигателя и подключаются к специальному стенду, который промывает их очищающей жидкостью под давлением. Этот метод позволяет более эффективно удалить отложения и восстановить производительность форсунок. Стенды, такие как Thinkcar GDI 100, позволяют проводить очистку как GDI, так и MPI форсунок, обеспечивая точный контроль параметров очистки. Кроме того, стенд позволяет провести диагностику форсунок до и после очистки, что позволяет оценить эффективность процедуры.
Ультразвуковая очистка: Форсунки помещаются в ультразвуковую ванну с очищающей жидкостью. Ультразвуковые колебания создают кавитационные пузырьки, которые эффективно разрушают отложения на поверхности форсунок. Этот метод часто используется в сочетании с очисткой на стенде для достижения максимального результата.
Особенности очистки GDI и MPI форсунок
GDI: Из-за высокого давления в системе GDI и расположения форсунок в камере сгорания, они подвержены более интенсивному нагарообразованию. Поэтому для очистки GDI форсунок рекомендуется использовать специализированные очистители и оборудование, способное работать с высоким давлением.
MPI: MPI форсунки менее подвержены нагарообразованию, чем GDI, но все равно требуют периодической очистки для поддержания оптимальной производительности.
Преимущества химической очистки
Эффективное удаление отложений: Химическая очистка позволяет растворить и удалить различные типы отложений, включая нагар, смолы и лаки.
Восстановление производительности форсунок: Очистка восстанавливает пропускную способность форсунок и обеспечивает правильное распыление топлива.
Снижение расхода топлива: Оптимальная работа форсунок способствует снижению расхода топлива.
Улучшение динамических характеристик: Чистые форсунки обеспечивают более эффективное сгорание топлива, что положительно сказывается на динамике автомобиля.
Недостатки химической очистки
Неэффективность при механических повреждениях: Химическая очистка не может устранить механические повреждения форсунок, такие как износ иглы или повреждение корпуса.
Возможность повреждения форсунок при неправильном применении: Использование неподходящих очистителей или неправильная процедура очистки могут повредить форсунки.
Необходимость периодического повторения процедуры: Для поддержания чистоты форсунок химическую очистку необходимо проводить периодически.
Химическая очистка – эффективный метод обслуживания бензиновых форсунок GDI и MPI, позволяющий удалить отложения и восстановить их производительность. Выбор метода очистки зависит от степени загрязнения и типа форсунок. Для достижения наилучших результатов рекомендуется использовать специализированное оборудование и очистители, а также соблюдать рекомендации производителя. Регулярная химическая очистка поможет поддерживать оптимальную работу двигателя и продлить срок службы форсунок.
После проведения очистки бензиновых форсунок, будь то ультразвуковая, химическая или другая, крайне важно убедиться в их правильной работе. Проверка сжатым воздухом – простой и доступный метод, позволяющий оценить герметичность форсунок после очистки.

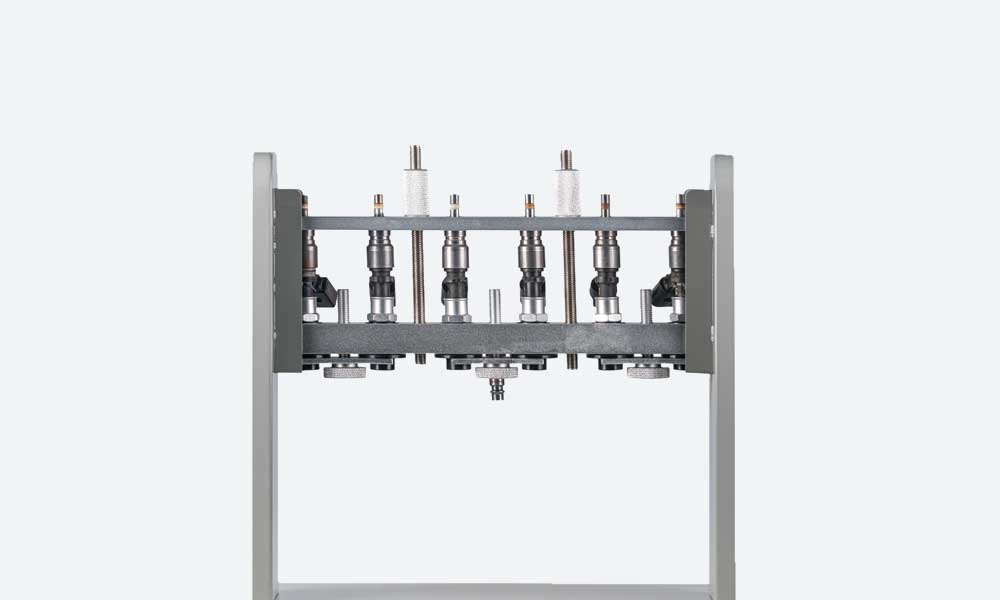

Принцип проверки герметичности сжатым воздухом
Оборудование: Для данной проверки используются специализированные стенды, в которых в форсунку вместо тестовой жидкости подаётся воздух под высоким давлением.
Принцип действия: Суть данной проверки заключается в различной плотности воздуха и топлива. Воздух, в отличии от жидкости, благодаря своей меньшей плотности способен проникать через мельчайшие механические повреждения иглы форсунки.
Преимущество: В случае не полной очистки или повреждения иглы форсунки на поверхности распылителя форсунки, на которую предварительно нанесён специальный состав, образуются мелкие пузырьки воздуха, свидетельствующие о негерметичности форсунки.
Проверка GDI форсунок сжатым воздухом – важный этап диагностики, позволяющий убедиться в их исправности и эффективности проведенной очистки. Правильное проведение проверки и интерпретация результатов помогут избежать проблем с работой двигателя и обеспечить его оптимальную производительность. Для GDI форсунок требуется специализированное оборудование, способное работать с высоким давлением.

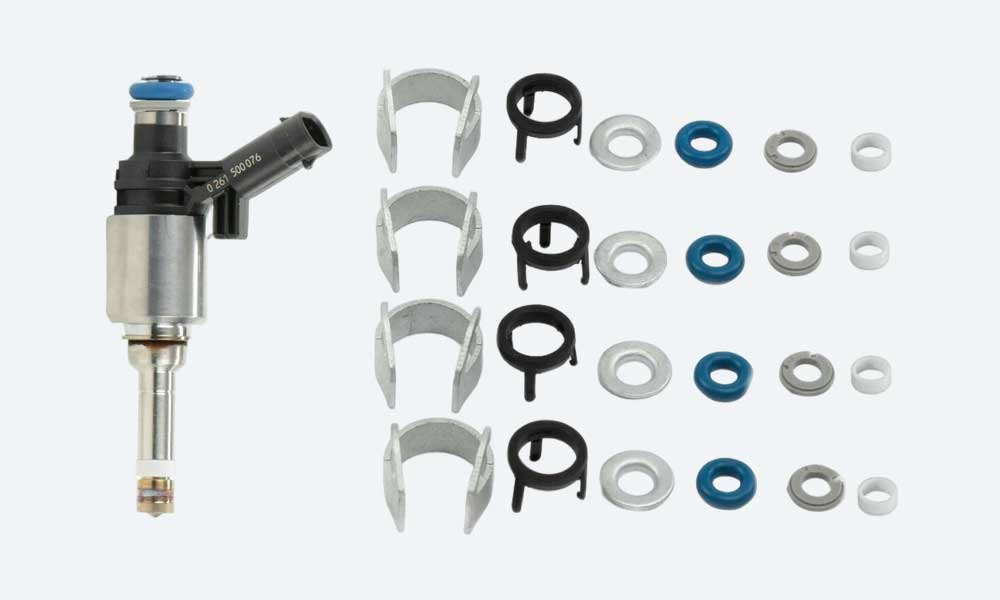

Замена уплотнительных и тефлоновых колец
Очистка бензиновых форсунок – важная процедура для поддержания оптимальной работы двигателя. Однако, сама очистка может повредить или деформировать уплотнительные и тефлоновые кольца, что в дальнейшем приведет к утечкам топлива и потере давления в системе. Поэтому замена этих элементов после очистки является обязательным этапом, особенно для высоконагруженных GDI систем.
Почему важна замена уплотнений после очистки?
Предотвращение утечек топлива: Уплотнительные кольца обеспечивают герметичное соединение форсунки с топливной рампой и впускным коллектором. Поврежденные уплотнения могут привести к утечкам топлива, что негативно сказывается на работе двигателя и может представлять опасность возгорания.
Поддержание оптимального давления в системе: Тефлоновые кольца, расположенные внутри форсунки, играют важную роль в поддержании необходимого давления топлива. Их износ или повреждение может привести к падению давления, что сказывается на качестве распыла и, следовательно, на эффективности сгорания топлива.
Предотвращение попадания загрязнений: Уплотнения также предотвращают попадание загрязнений в топливную систему.
Особенности замены уплотнений для GDI и MPI форсунок
GDI: GDI форсунки работают под значительно более высоким давлением, чем MPI форсунки. Поэтому к качеству уплотнительных элементов предъявляются повышенные требования. Используйте только оригинальные уплотнения или качественные аналоги, рекомендованные производителем. Обратите внимание, что GDI форсунки имеют более сложную конструкцию, и замена тефлоновых колец внутри форсунки может потребовать специальных инструментов и навыков.
MPI: Замена уплотнений для MPI форсунок несколько проще, но также требует аккуратности и использования качественных запчастей.
Замена уплотнительных и тефлоновых колец после очистки – необходимый этап, обеспечивающий герметичность системы и долговечность форсунок. Использование качественных запчастей и соблюдение правильной процедуры замены помогут избежать проблем с работой двигателя и продлить срок службы форсунок. Не стоит пренебрегать этим важным этапом, так как проблемы с герметичностью могут привести к серьезным последствиям.
